Resistividade do solo e aterramento: o que pede a NBR 7117-1
Todo sistema de aterramento começa com uma pergunta: como o solo conduz corrente elétrica? A resposta está na resistividade do solo. É ela que define a geometria da malha, o número de hastes e o desempenho do sistema em caso de falta ou descarga atmosférica.
Por que a resistividade importa
A resistividade varia com o tipo de material, a umidade, a presença de sais dissolvidos e a temperatura. Ela também varia em profundidade: é comum um solo superficial seco e resistivo sobre camadas mais condutoras, ou o contrário.
Um projeto feito com um valor médio ou estimado pode resultar em dois problemas:
- Malha subdimensionada: tensões de passo e de toque acima do admissível e risco para pessoas e equipamentos.
- Malha superdimensionada: custo desnecessário com cabo, hastes e escavação.
O que a NBR 7117-1 estabelece
A NBR 7117-1 trata da medição da resistividade e da modelagem do solo em camadas para projetos de aterramento. Em linhas gerais, ela orienta:
- Os métodos de medição em campo, como o arranjo de Wenner
- A distribuição e a quantidade de pontos de medição conforme a área
- O tratamento dos dados e a construção de um modelo de solo estratificado, com a resistividade e a espessura de cada camada, que alimenta o cálculo da malha
O modelo em camadas é o produto principal. Um único valor de resistividade raramente representa o terreno de forma adequada.
E a NBR 15749?
A NBR 15749 trata da medição da resistência de aterramento e dos potenciais na superfície do solo. É aplicada depois que o sistema foi instalado, para verificar se o desempenho corresponde ao projeto. Um dos métodos usados é o de queda de potencial, executado com terrômetro.
As duas normas se complementam: a NBR 7117-1 alimenta o projeto e a NBR 15749 verifica o resultado.
Onde os métodos geofísicos ajudam
Além das medições exigidas pela norma, os métodos elétricos da geofísica ampliam a leitura do terreno:

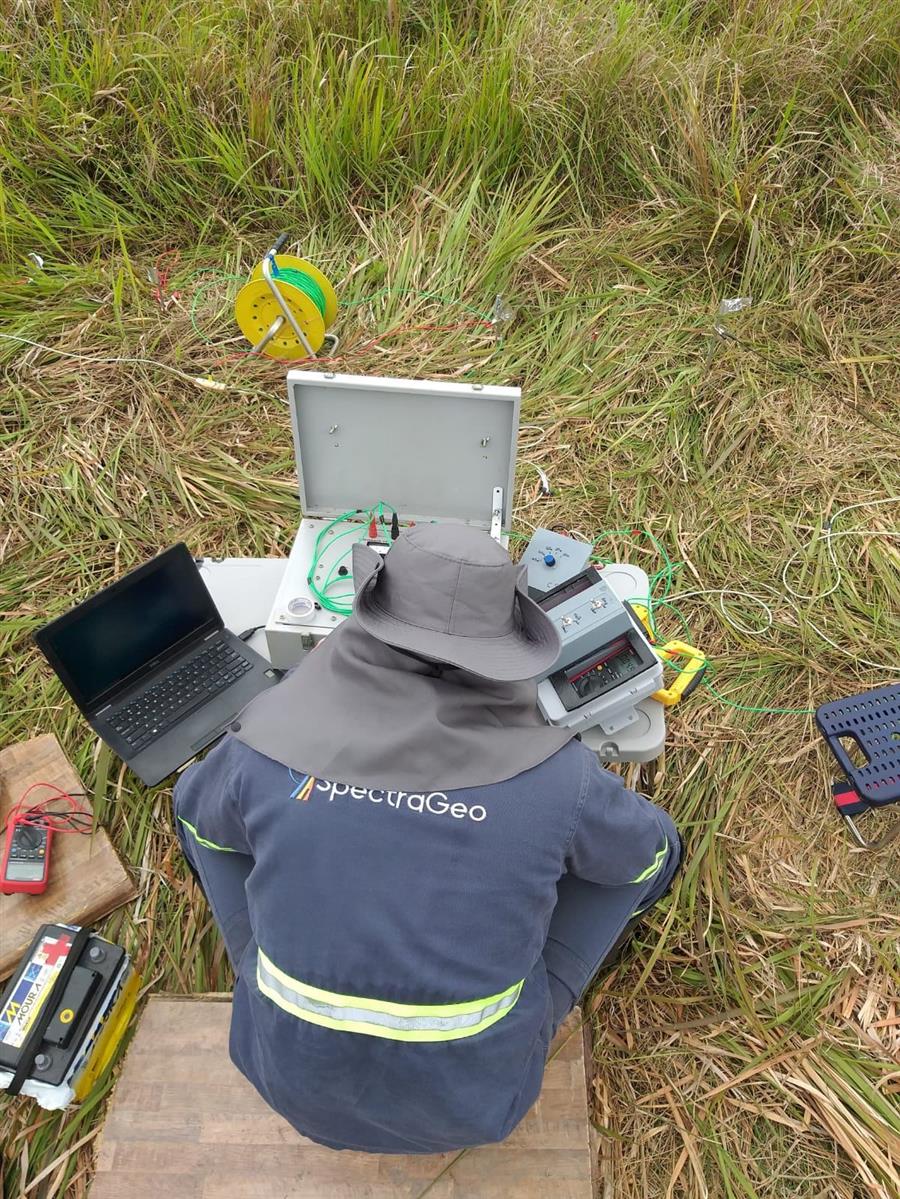

- Sondagem Elétrica Vertical (SEV): detalha a variação da resistividade em profundidade num ponto.
- Caminhamento elétrico: mostra a variação lateral ao longo de seções e indica contatos, zonas úmidas, falhas e cavidades que podem afetar a malha ou a fundação.
Em empreendimentos lineares, como linhas de transmissão, ou de grande área, como subestações e parques eólicos e solares, essa visão contínua ajuda a definir onde o solo muda e onde é preciso mais pontos de medição.
Resumo
- A resistividade do solo é a base do projeto de aterramento.
- A NBR 7117-1 orienta a medição e a modelagem em camadas.
- A NBR 15749 orienta a verificação do sistema instalado.
- SEV e caminhamento elétrico ampliam a caracterização em áreas extensas ou heterogêneas.
